Строительство защитных ограждающих сооружений от БПЛА

Атаки беспилотников перестали быть проблемой исключительно военной инфраструктуры. Под ударом оказываются нефтебазы и резервуарные парки, подстанции, склады, производственные цеха, а всё чаще — торговые объекты, детские лагеря и социальные учреждения. При этом масса боевой части и дальность применения БПЛА продолжают расти, а решения, спроектированные «на глаз» из подручных материалов, не выдерживают ни реальной нагрузки, ни проверки экспертизы.

Мы проектируем изготавливает и монтирует защитные ограждающие конструкции (ЗОК) от беспилотных летательных аппаратов — полным циклом, от обследования объекта до сдачи готового сооружения. Наши изделия прошли комплексные испытания на полигонах, аккредитованных Минобороны РФ, и в профильных научно-исследовательских организациях. Мы не перепродаём чужие решения: расчёт, конструктив и рабочая документация — собственные.

Что такое защитное ограждающее сооружение от БПЛА

Согласно своду правил СП 542.1325800.2024, защитная ограждающая конструкция (ЗОК) — это конструктивная система, позволяющая минимизировать воздействие опасных факторов при атаке беспилотного летательного аппарата на здания, строения, сооружения и технологическое оборудование, размещённое на открытом воздухе.

Опасных факторов четыре, и грамотный проект отрабатывает каждый:

Принципиальный момент: ЗОК не сбивает и не подавляет дрон. Это пассивная физическая защита — она отрабатывает там, где средства РЭБ и огневого поражения дали сбой, и служит последним рубежом. Именно поэтому такие сооружения проектируются не как «забор», а как расчётная конструкция с подтверждённой несущей способностью.

Каким объектам нужна защита от беспилотников

Пул заказчиков за последние два года расширился далеко за пределы промышленности. Мы проектируем защитные сооружения для:

• ТЭК и нефтегазовой отрасли — резервуарные парки (РВС), сливо-наливные эстакады, насосные, установки первичной переработки, АЗС и нефтебазы;
• энергетики — открытые распределительные устройства, силовые трансформаторы, подстанции 110–500 кВ, котельные и ТЭЦ;
• промышленных предприятий — цеха, склады готовой продукции, склады ГСМ, компрессорные, градирни;
• логистики и складского комплекса — распределительные центры, ангарные комплексы, площадки открытого хранения;
• транспортной инфраструктуры — ангары, перроны, топливозаправочные комплексы, диспетчерские;
• связи и ЦОД — антенно-мачтовые сооружения, серверные модули, дизель-генераторные установки;
• АПК — элеваторы, зернохранилища, животноводческие комплексы, ангары сельхозтехники;
• социальных и гражданских объектов — школы, детские сады, лагеря, ФАПы, торговые объекты, административные здания.

Отдельный запрос последнего времени — защита точечного дорогостоящего оборудования: одного трансформатора, одного резервуара, одной технологической установки. Здесь экономически оправдана локальная ЗОК на независимых опорах, а не сплошное укрытие всей площадки.

Нормативная база: проектируем по СП 542.1325800.2024

До 2025 года защита объектов от БПЛА не имела единого нормативного основания — каждый подрядчик считал по своим методикам. Ситуация изменилась с введением свода правил СП 542.1325800.2024 «Защитные ограждающие конструкции от беспилотных летательных аппаратов. Правила проектирования», утверждённого приказом Минстроя России от 25.12.2024 № 910/пр и действующего с 26 января 2025 года. Документ включён в реестр обязательных требований, а Главгосэкспертиза требует проработки защиты от БПЛА уже на стадии проектной документации.

Практическое следствие простое: без проекта, выполненного по СП 542, защищённость объекта юридически не подтверждена. Ни перед экспертизой, ни перед страховщиком, ни перед собственником.

Уровни защиты

Свод правил вводит четыре уровня защиты объекта от БПЛА. Чем выше уровень, тем шире обязательный набор конструктивных элементов и тем жёстче расчётные воздействия. Так, на первом (максимальном) уровне применяются и защитные, и дополнительные сетки, и тросовые ограждения, и противоосколочные элементы вплоть до железобетонных экранов; на четвёртом набор сокращается до базового улавливающего контура.

Уровень защиты не выбирается произвольно — он определяется на основании исходных данных заказчика: категории объекта, характера размещённого оборудования, последствий его поражения, наличия персонала в зоне риска.

Состав защитного сооружения

По СП 542.1325800.2024 в состав ЗОК входят следующие элементы, и все они присутствуют в наших решениях:

Материалы каждого элемента нормированы: канаты — по ГОСТ 3062–3071, ГОСТ 2688, ГОСТ 7667, ГОСТ Р ЕН 12385-1; сетки — по ГОСТ Р 51285, ГОСТ 5336, ГОСТ Р 58118; стальные конструкции — по СП 16.13330 и ГОСТ 23118; железобетонные элементы — по СП 63.13330 и ГОСТ 26633. Нагрузки и воздействия считаются по СП 20.13330.2016, основания — по СП 22.13330, аварийные воздействия — по СП 296.1325800.2017.

Мы используем специально разработанные усиленные сетки, тросы и профили — инженерные изделия с подтверждёнными характеристиками, а не рыболовную сетку и не строительную фасадную, которыми до сих пор «защищают» объекты недобросовестные подрядчики.

Конструктивные решения: одноконтурная и двухконтурная защита

Одноконтурная защита

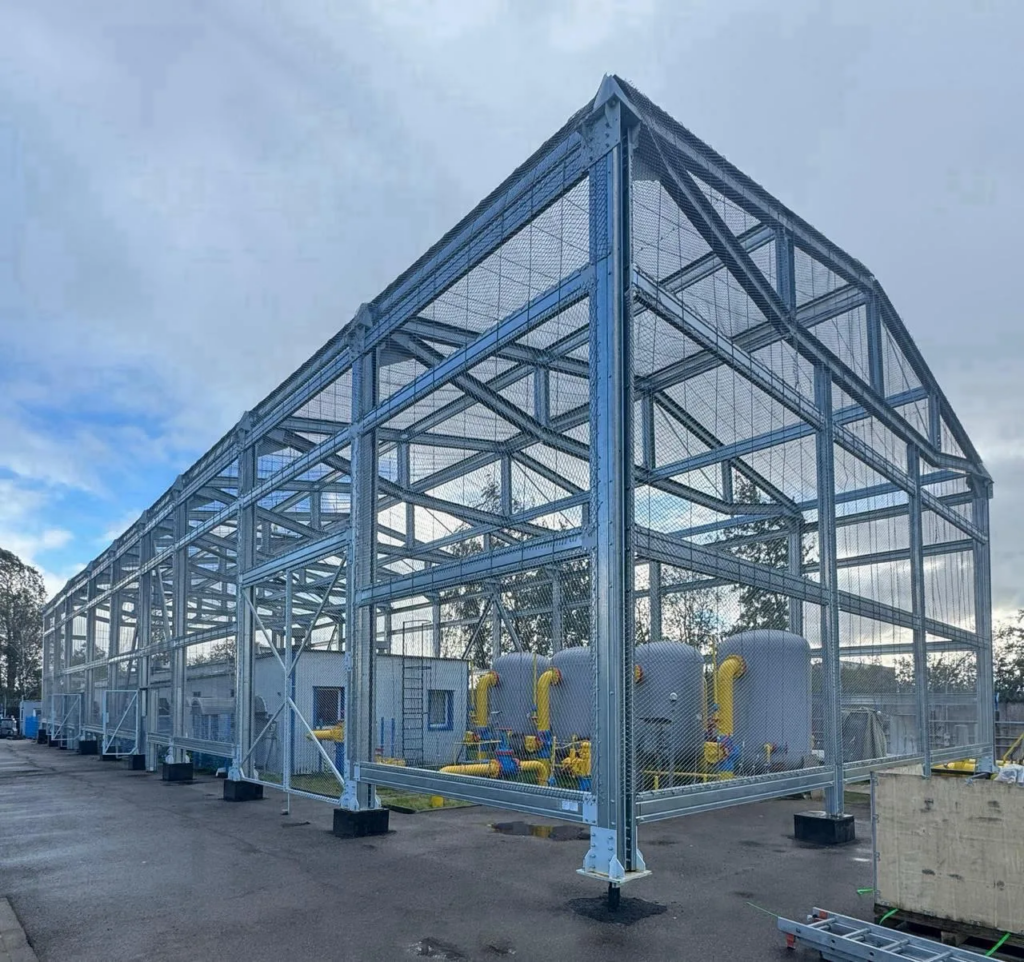

Базовое решение для большинства промышленных и гражданских объектов. Улавливающий контур из защитной сетки на несущем каркасе ЛСТК, вынесенном относительно защищаемой стены или кровли. Работает против таранного удара и частично — против ударной волны за счёт разнесения.

Состав: сваи и фундаменты → каркас ЛСТК → защитные сетки → шеф-монтаж.

Когда достаточно: склады, ангары, административные здания, объекты АПК, социальная инфраструктура, площадки без критичного к осколкам оборудования.

Двухконтурная защита

Решение для объектов, где поражение осколками недопустимо: резервуарные парки, трансформаторы, установки под давлением, помещения с постоянным пребыванием людей. Первый контур улавливает аппарат, второй — принимает осколочный поток и остаточное воздействие ударной волны.

Состав: сваи, каркас ЛСТК, защитные сетки → противоосколочная панель на втором, независимом каркасе → шеф-монтаж.

Ключевая деталь конструктива: противоосколочная панель устанавливается на отдельном каркасе, а не крепится к первому. Разнесение контуров исключает передачу динамической нагрузки от улавливающей сетки на осколкозащитный экран — каждый контур работает по своему сценарию и разрушается независимо.

Улавливающая сетчатая конструкция на независимых опорах

Отдельный тип решения для локальной защиты оборудования — резервуара, трансформатора, технологической установки. Сетчатый «кокон» несётся собственными опорами и растяжками, не опирается на защищаемый объект и не передаёт на него нагрузок. Такая схема применима там, где конструкции самого объекта не рассчитаны на дополнительные усилия либо где по регламенту недопустимо вмешательство в оболочку резервуара.

Технология: почему монтаж без сварки и покраски

Это не косметическая деталь, а фактор себестоимости и сроков.

Практические следствия:

• Оцинкованный прокат. Цинковое покрытие защищает от коррозии из коробки. Не нужны покраска, антикоррозийная обработка и последующее обслуживание лакокрасочного слоя — это снимает и капитальные, и эксплуатационные расходы.
• Монтаж в любой точке. Сборка возможна на удалённой площадке без подключения к сетям: независимость от энергоснабжения критична для объектов ТЭК, АПК и связи вдали от инфраструктуры.
• Любые основания. Работаем на любых фундаментах и в любых инженерно-геологических условиях — от свай в слабых грунтах до анкеровки в существующие бетонные основания.
• Отсутствие огневых работ. На действующих объектах ТЭК и нефтебазах это часто решающий аргумент: монтаж идёт без остановки технологического процесса и без оформления нарядов на огневые работы.
• Эффективная металлоёмкость. Оптимизированный расход металла снижает стоимость объекта без потери защитных характеристик — это результат собственных расчётных моделей, а не упрощения конструктива.

Стоимость строительства защитных сооружений от БПЛА

Ориентировочная стоимость приведена для здания габаритами 25 × 40 × 6 м (расчёт по стене), под ключ, с шеф-монтажом.

Пример ориентировочного бюджета. Для здания 25 × 40 × 6 м площадь защитного контура по стенам составляет около 780 м². Одноконтурная защита такого объекта — порядка 21–23,4 млн ₽ под ключ. Двухконтурная — порядка 70–78 млн ₽.

Что влияет на итоговую цену

• Уровень защиты по СП 542 — определяет обязательный состав элементов ЗОК;
• Площадь и конфигурация защитного контура — сплошное укрытие или локальная защита оборудования;
• Наличие защиты кровли — верхний контур увеличивает объём конструкций и требует отдельного расчёта;
• Инженерно-геологические условия — тип и глубина фундаментов, необходимость свайного поля;
• Ветровой и снеговой район — расчётные нагрузки по СП 20.13330.2016;
• Логистика и удалённость площадки;
• Режим действующего производства — работа без остановки технологического процесса.

Цены ориентировочные и действительны на момент публикации. Точная стоимость определяется после обследования объекта и расчёта. Расчёт и проектирование мы выполняем самостоятельно — в ПО Tekla Structures, с собственными расчётными моделями конструкций.

Ремонтопригодность: экономика эксплуатации, а не только стройки

Защитное сооружение по своей природе расходное. Оно принимает удар — значит, будет повреждаться. Вопрос не в том, выдержит ли конструкция вечно, а в том, сколько стоит и сколько занимает её восстановление.

Наша ставка — типизация и взаимозаменяемость секций:

• Типизация секций. Унифицированные взаимозаменяемые секции и узлы. Запас элементов хранится на объекте или на нашем складе.
• Взаимозаменяемость. Повреждённый элемент меняется отдельно, без демонтажа соседних секций и без вмешательства в несущий каркас.
• Точечная замена. При поражении одной секции остальные продолжают выполнять защитную функцию — объект не остаётся незащищённым на время восстановления.

Экономический эффект прямой: при повреждении меняется только пострадавший участок, а не конструкция целиком. Это снижает и стоимость восстановления, и время простоя объекта. При проектировании «монолитных» неразборных решений повреждение одной зоны нередко требует демонтажа всего пролёта — разница в стоимости восстановления достигает кратных величин.

Как мы работаем: полный цикл под ключ

Единая ответственность. Заказчик получает решение под конкретный объект и одного ответственного исполнителя за весь результат — без раздельных договоров на проект, изготовление и монтаж и без взаимных претензий подрядчиков.

Почему мы?

Оборонная экспертиза в основе проектирования. В команде — инженеры и научные сотрудники, в том числе с опытом работы в оборонной сфере и научно-исследовательских организациях. Мы понимаем природу нанесения урона, применяемые средства и типы оборудования — и проектируем решения под реальную угрозу, а не под абстрактный «дрон».

Испытано на полигонах. Изделия прошли комплексные испытания на полигонах, аккредитованных Минобороны РФ, и в профильных НИИ. Мы проводим испытания конструкций и подтверждаем заявленные защитные характеристики — а не декларируем их в рекламных материалах.

Собственное проектирование. Разрабатываем проектную документацию и конструктивные решения в соответствии с действующими нормами, включая СП 542.1325800.2024. Расчёты ведутся в Tekla Structures на собственных расчётных моделях.

Собственные материалы. Специально разработанные усиленные сетки, тросы и профили. Это инженерные решения с нормированными характеристиками, а не адаптированные изделия из смежных отраслей.

Скорость строительства. Материалы с повышенными прочностными характеристиками, болтовой монтаж без сварки и оцинкованный прокат без покраски дают быстрый монтаж в сжатые сроки.

Часто задаваемые вопросы

Обязательно ли проектировать защиту от БПЛА по СП 542.1325800.2024? Свод правил действует с 26 января 2025 года и включён в реестр обязательных требований. Для объектов, проходящих государственную экспертизу, проработка защиты от БПЛА требуется на стадии проектной документации. Для остальных объектов проектирование по СП 542 — единственный способ юридически подтвердить защищённость перед собственником, страховой компанией и надзорными органами.

Чем защитная ограждающая конструкция отличается от средств РЭБ? Это разные эшелоны защиты. РЭБ подавляет канал управления и навигацию, но не работает против аппаратов с автономным наведением и не гарантирует результат. ЗОК — пассивная физическая преграда, которая отрабатывает по факту прорыва: она принимает таранный удар и осколки. Комплексная защита объекта предполагает оба эшелона, а не выбор между ними.

Нужно ли останавливать производство на время монтажа? В большинстве случаев нет. Отсутствие сварки и покрасочных работ снимает необходимость оформления нарядов на огневые работы, а болтовой монтаж ведётся секциями — контур наращивается поэтапно. Конкретный регламент производства работ согласовывается на этапе проектирования.

Можно ли защитить только часть объекта или отдельное оборудование? Да, и часто это экономически оправданнее сплошного укрытия. Улавливающая сетчатая конструкция на независимых опорах позволяет защитить конкретный резервуар, трансформатор или технологическую установку, не нагружая при этом сам объект.

Что происходит с конструкцией после попадания? Повреждается локальный участок — одна или несколько секций. Остальные продолжают работать. Повреждённая секция демонтируется и заменяется на типовую из ремонтного комплекта, без вмешательства в несущий каркас и соседние узлы.

Какой срок службы у защитного сооружения? Несущий каркас выполняется из оцинкованного проката, что обеспечивает длительную коррозионную стойкость без покраски и регулярной антикоррозийной обработки. Расходными элементами являются сетки и тросы в зоне непосредственного воздействия — они рассчитаны на замену.

Сколько времени занимает строительство? Сроки зависят от площади контура, типа защиты и условий площадки. Ориентировочно проектирование занимает 2–4 недели, изготовление конструкций — 3–6 недель, монтаж типового объекта площадью контура около 800 м² — 3–5 недель. Точный график формируется после обследования.

Работаете ли вы в удалённых регионах? Да. Технология сухого болтового монтажа не требует сварочного оборудования, генераторов и подключения к сетям — сборка возможна в любой точке. Работаем на любых фундаментах и в любых инженерно-геологических условиях.

Можно ли смонтировать защиту на существующее здание? Да. В большинстве проектов ЗОК выполняется на собственном каркасе с отдельными фундаментами и не передаёт нагрузок на конструкции существующего здания. Это позволяет защищать объекты, несущая способность которых не рассчитана на дополнительные усилия.

Что нужно предоставить для расчёта стоимости? Габариты объекта, генплан или схему площадки, сведения о защищаемом оборудовании, регион строительства и, при наличии, данные инженерно-геологических изысканий. По этим данным готовим предварительный расчёт; окончательный — после выезда на объект.

Рассчитаем защиту вашего объекта

Готовы рассчитать и подготовить решение под параметры конкретного объекта — с определением уровня защиты по СП 542.1325800.2024, конструктивной схемой и бюджетом.

Защита объектов инфраструктуры от угроз БПЛА: проектирование, испытания и строительство под ключ.
